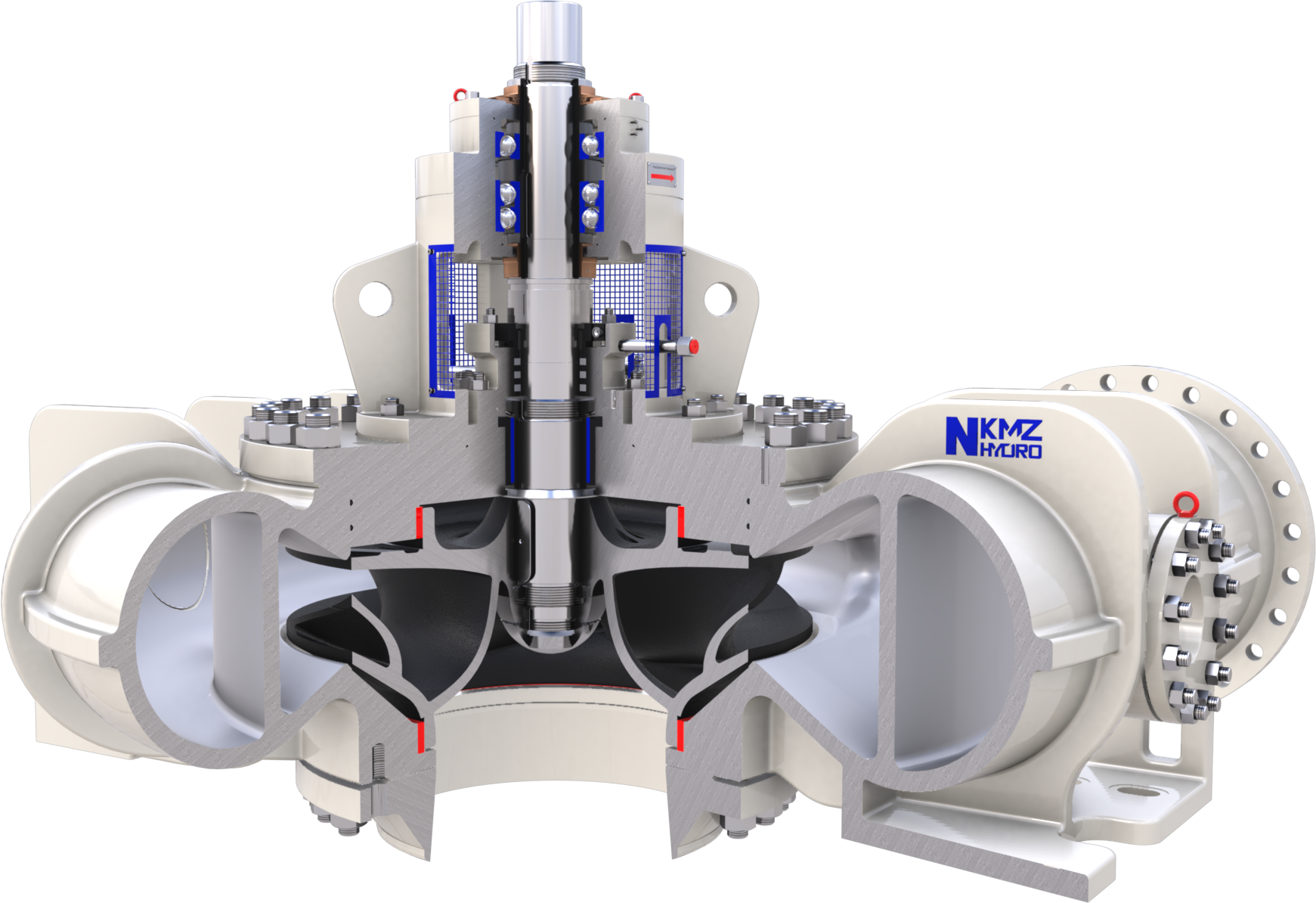

Вертикальный, центробежный, одноступенчатый насос консольного типа (рабочее колесо расположено за подшипниковыми опорами), с рабочим колесом одностороннего входа

Общие характеристики:
  • Тип насоса Центробежный
  • Способ установки Веритикальный
  • Производительность 2400 - 36000 м³/ч
  • Диапазон напоров 20 - 80 м
  • КПД до 90%
Назначение оборудования:

Насосы серии С-ДВН предназначены для перекачивания бытовых, промышленных сточных вод и других загрязнённых жидкостей в системах основных и вспомогательных трубопроводов, с предельным давлением до 1,6 МПа

Вертикальный, центробежный, одноступенчатый насос консольного типа (рабочее колесо расположено за подшипниковыми опорами), с рабочим колесом одностороннего входа

Расшифровка наименования:

С-ДВН-2700/26,5-750-СТ1
С — для Сточных вод
Д — Динамический
В — Вертикальный
Н — Насос
2700 — номинальная подача, м³/ч
26,5 — номинальный напор, м
750 — частота вращения, об/мин
СТ — выполнен по специальным требованиям (при наличии)
1 — индекс специальных требований

  • Тип насоса

    Центробежный

  • Способ установки

    Вертикальный / Горизонтальный

  • Производительность

    2400 – 36000 м³/ч

  • Диапазон напоров

    20 - 80 м

  • КПД

    до 90 %

  • Частота вращения

    до 750 об/мин

  • Мощность насоса

    до 5000 кВт

  • Кавитационный запас NPSH

    4 - 12 м

  • Виброскорость

    не более 2,0 мм/с

  • Шум

    не более 85 дБ

  • Предельное давление на входе

    1,6 МПа

  • Класс балансировки ротора

    G 0,4

  • Перекачиваемая среда

    Бытовые, промышленные, сточные воды

  • Температура перекачиваемой среды

    до 80 °С

  • Тип соединения с технологической линией

    Фланец / Сварка

Наименование Подача, м³/ч Напор, м КПД, % Частота вращения, об/мин Мощность, кВт Кавитационный запас, м Напорные характеристики
С-ДВН-36000/40-300 36000 40 88 300 4450 11 Скачать
С-ДВН-22680/40-333 22680 40 88 333 2804 9 Скачать
С-ДВН-21400/58-333 21400 58 88 333 3836 9 Скачать
С-ДВН-14400/40-500 14400 40 87 500 1801 12 Скачать
С-ДВН-9000/63-500 9000 63 86 500 1793 9 Скачать
С-ДВН-9000/45-500 9000 45 84 500 1311 10 Скачать
С-ДВН-7200/80-600 7200 80 86 600 1821 11 Скачать
С-ДВН-7200/29-500 7200 29 80 500 710 8 Скачать
С-ДВН-4000/28-375 4000 28 80 375 381 4 Скачать
С-ДВН-3600/80-750 3600 800 78 750 1004 9 Скачать
С-ДВН-2700/26,5-750 2700 26,5 74 750 263 5 Скачать
С-ДВН-2400/75-750 2400 75 72 750 680 7 Скачать

Насосы серии С-ДВН предназначены для перекачивания промышленных и бытовых сточных вод и других загрязненных жидкостей с водородным показателем (pH) от 6 до 8,5, кинематической вязкостью не более 1*10⁶ м²/с, плотностью до 1050 кг/м³, температурой до 30°С, с содержанием абразивных частиц по объёму не более 1%, размером до 5 мм и микротвердостью не более 9000 МПа. Допускается изменение параметров перекачиваемой среды по согласованию.

Конструктивные особенности:

  • Основные подшипники насоса – подшипники качения, смазываемые консистентной смазкой
  • Осевая сила, возникающая в насосе, воспринимается подшипниками насоса и не передается на электродвигатель
  • Высокоэффективная проточная часть
  • Подшипниковый блок — модуль в сборе
  • В конструкции применяется открытое рабочее колесо с регулируемым зазором «S» и дополнительными лопатками для исключения проникновение абразивных частиц в камеру уплотнения подшипникового узла
  • Коррозионностойкое исполнение проточной части
  • Применение щелевых колец из износостойкого материала
  • Работа подшипниковых узлов – более 50 000 часов
  • В зависимости от типоразмера насоса в районе рабочего колеса дополнительно может быть установлен твёрдосплавный сегментный подшипник скольжения, предназначенный для восприятия остаточной радиальной силы
  • Применение компенсирующей пластинчатой муфты агрегата с бесшпоночной передачей крутящего момента и возможностью регулировки высоты вертикальной оси агрегата, длиной до 4х метров
  • Узел торцевого уплотнения модульного исполнения. Конструкция предусматривает возможность замены торцевых уплотнений на сальниковые уплотнения. Узел предусматривает применение чистой технической воды в качестве затворной жидкости для промывки и охлаждения
  • Расход затворной жидкости – не более 0,25 м³/ч
  • Ротор насоса в составе насосного агрегата имеет класс балансировки G1 по ГОСТ ИСО 1940. Балансировка ротора насоса проводится в присутствии представителей Заказчика на заводе-изготовителе
  • Вибрация насоса в составе агрегата, при работе на натурных оборотах, в номинальном режиме не превышает 2 мм/с, а в границах рабочего интервала подач не превышает 3 мм/с
  • До трех ревизионных отверстий диаметром не менее 180 мм (опционально диаметр и количество могут быть увеличены)
  • Возможна поставка всасывающего патрубка в комплекте с подводящим коленом и ответным фланцем. Габаритные размеры всасывающего патрубка и подводящего колена подлежат согласованию при поставке (для обеспечения возможности соединения подводящего колена с существующей запорной арматурой приёмной камеры без применения вставок (катушек) изменяющих присоединительные размеры (диаметры) и расположение в вертикальных и горизонтальных плоскостях соединяемых деталей)
  • Валовая линия агрегата передает крутящий момент от электродвигателя к насосу в габаритах существующего расположения насосной станции. Возможно использование составного промежуточного вала с промежуточными необслуживаемыми опорами на подшипниках, смазываемые консистентной смазкой
